Hexagon DESIGNER Sürüm Yenilikleri
CAD verilerinin üretime hazırlanmasında neler değişti? DESIGNER 2026.3’ten 2024.2’ye delik tanıma, geometri düzenleme, sac metal, tersine mühendislik ve Copilot yeniliklerini üretimdeki karşılıklarıyla inceleyin.
Bir dosyayı açmak, üretime hazır olduğu anlamına gelmez.
Farklı kaynaklardan gelen STEP modellerindeki yüzey sorunları, yeniden tanımlanan delikler ve son dakikada fark edilen sac büküm detayları, işin başlamasını geciktirebilir. DESIGNER sürüm güncellemelerinin değeri bu tekrarları azaltabildiği noktada ortaya çıkar.
DESIGNER’ın ürün yeteneklerinin tamamı için Hexagon DESIGNER ürün sayfasını inceleyin ↗
Hangi sürümde ne değişti?
İlgili sürüme tıklayarak teknik ayrıntıları açın.
DESIGNER sürümlerini inceleyin
İlgili sürüme tıklayın. Görseli bulunan yenilikler açıklamanın yanında, görselsiz yenilikler ise tam genişlikte gösterilir.
DESIGNER 2026.3 CAD aktarımı, delik geometrisi ve sac büküm · 10 özellik
DESIGNER 2026.3, müşteriden gelen modeli üretime hazırlarken tekrar edilen işlemlerin sadeleştirilmesine odaklanıyor. Özellikle delik verilerinin yeniden kullanılabilir hâle gelmesi ve abkant hazırlığındaki manuel seçimlerin azalması dikkat çekiyor.
Daha hızlı CAD dosyası aktarımı
Sürükle-bırakla geometrinin içe aktarılması ve daha akıcı veri aktarım işlemleri, günlük model hazırlığındaki kesintileri azaltmayı hedefliyor. Gelişmiş içe aktarma seçenekleri gerektiğinde ayrıca açılabiliyor.
Konik diş açma seçenekleri
Yenilenen delik komutu BSTP, NPT, NPTF ve Flush Seal NPT gibi konik diş standartlarını destekliyor. Delik derinliği ve teknik resim bilgileri daha kontrollü tanımlanabiliyor.
Otomatik delik tanıma
Hole Recognition, mevcut veya içe aktarılan modellerdeki delik geometrilerini tanımlanabilir özelliklere dönüştürüyor. Böylece yüzey geometrisinden düzenlenebilir delik verisine geçiş kolaylaşıyor.
Edit Joggle ile mevcut bükümlerin düzenlenmesi
Edit Joggle komutu, sac metal modellerindeki kademeli büküm geometrisini algılayarak mevcut bükümlerin yeniden düzenlenmesine yardımcı oluyor.
Sac açınımında kalınlık toleransı
Açınım sırasında tasarım kalınlığı ve üretim kalınlığı ayrı değerlendirilebiliyor. Metrik ve inç birimleriyle ilgili ayarlar da destekleniyor.
İki yönde katı geometri çoğaltma
Pattern komutuyla katı geometriler iki farklı yönde çoğaltılabiliyor. Toplam uzunluk veya elemanlar arası mesafe üzerinden düzen oluşturulabiliyor.
Matematiksel tanımlı eğriler
Analytic Curve komutu, matematiksel fonksiyonlarla eğri oluşturulmasına olanak sağlıyor. Parametre aralıkları ayrıca tanımlanabiliyor.
Büküm hazırlığında otomatik başlangıç ayarları
Bending çalışma alanında daha önce kullanılan malzeme ve abkant makinesi seçimleri başlangıç ayarlarına aktarılabiliyor. Gerektiğinde değiştirilebiliyor.
Joggle takımlarının kullanımı ve simülasyonu
Kademeli büküm takımları büküm planına dahil edilebiliyor. Uygun senaryolarda ilgili büküm işlemleri sanal olarak kontrol edilebiliyor.
Büküm kurulum raporları
RADAN Bending iş akışında DevExpress tabanlı rapor düzenleme, NC koduyla birlikte veya bağımsız rapor oluşturma ve görsel raporlama destekleniyor.
DESIGNER 2026.2 Hexagon Copilot, anotasyonlar ve sac metal · 8 özellik
DESIGNER 2026.2, teknik bilgilerin CAD modeliyle birlikte aktarılmasına, sac metal hazırlığına ve kullanıcı deneyimine odaklanıyor. Hexagon Copilot’un genel kullanıma açılması bu sürümün önemli yeniliklerinden biri.

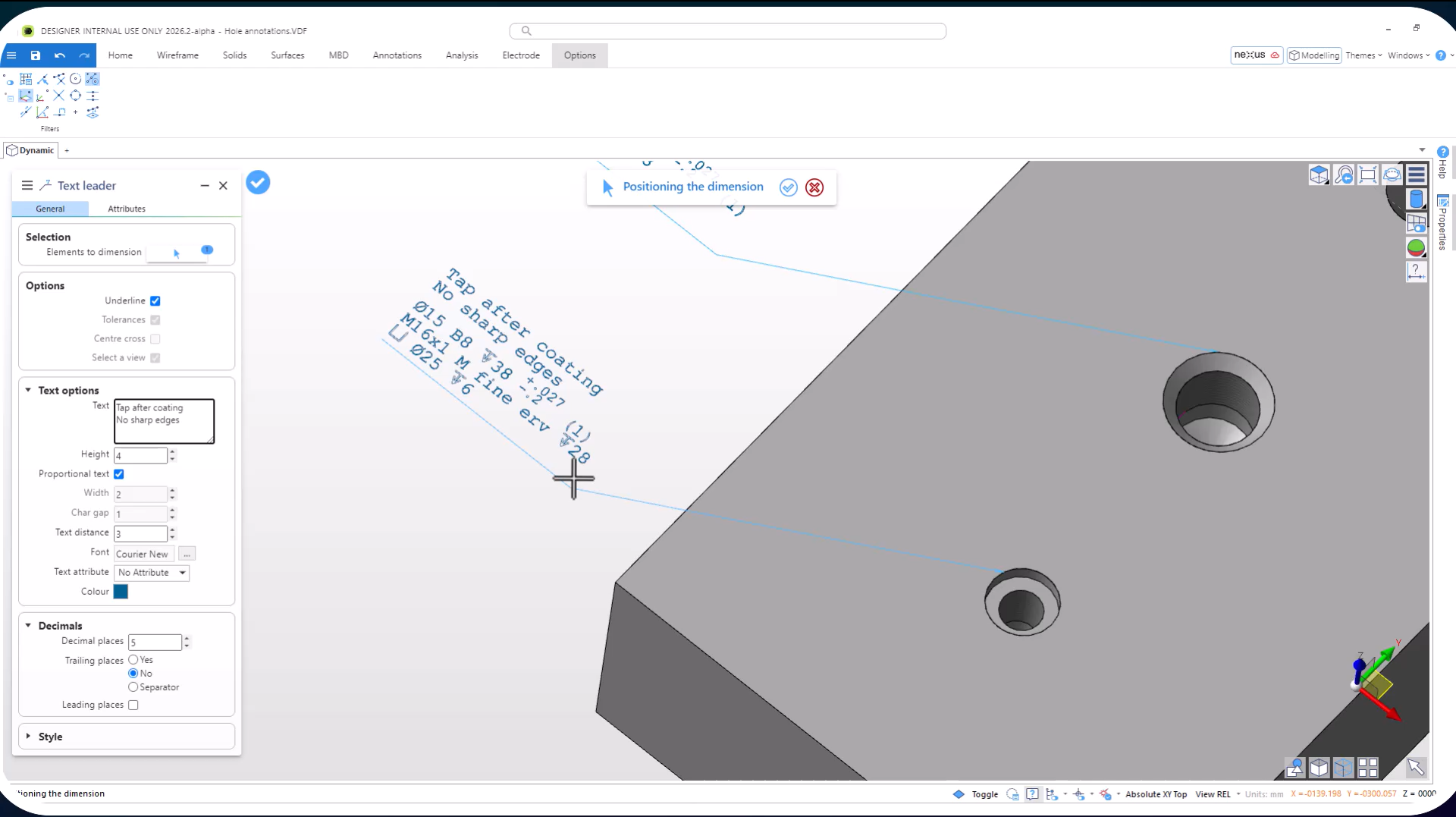

3D ve 2D delik anotasyonları
Delik komutuyla oluşturulan notlar, metin liderleri ve standart semboller teknik resim ve model içerisinde kullanılabiliyor.
I ve H profillerin otomatik tanınması
I-Beam ve H-Beam gibi flanşlı çelik profiller otomatik veya gerektiğinde manuel tanımlanabiliyor. Profil ölçüleri Manufacturing Pack XML çıktısına aktarılabiliyor.

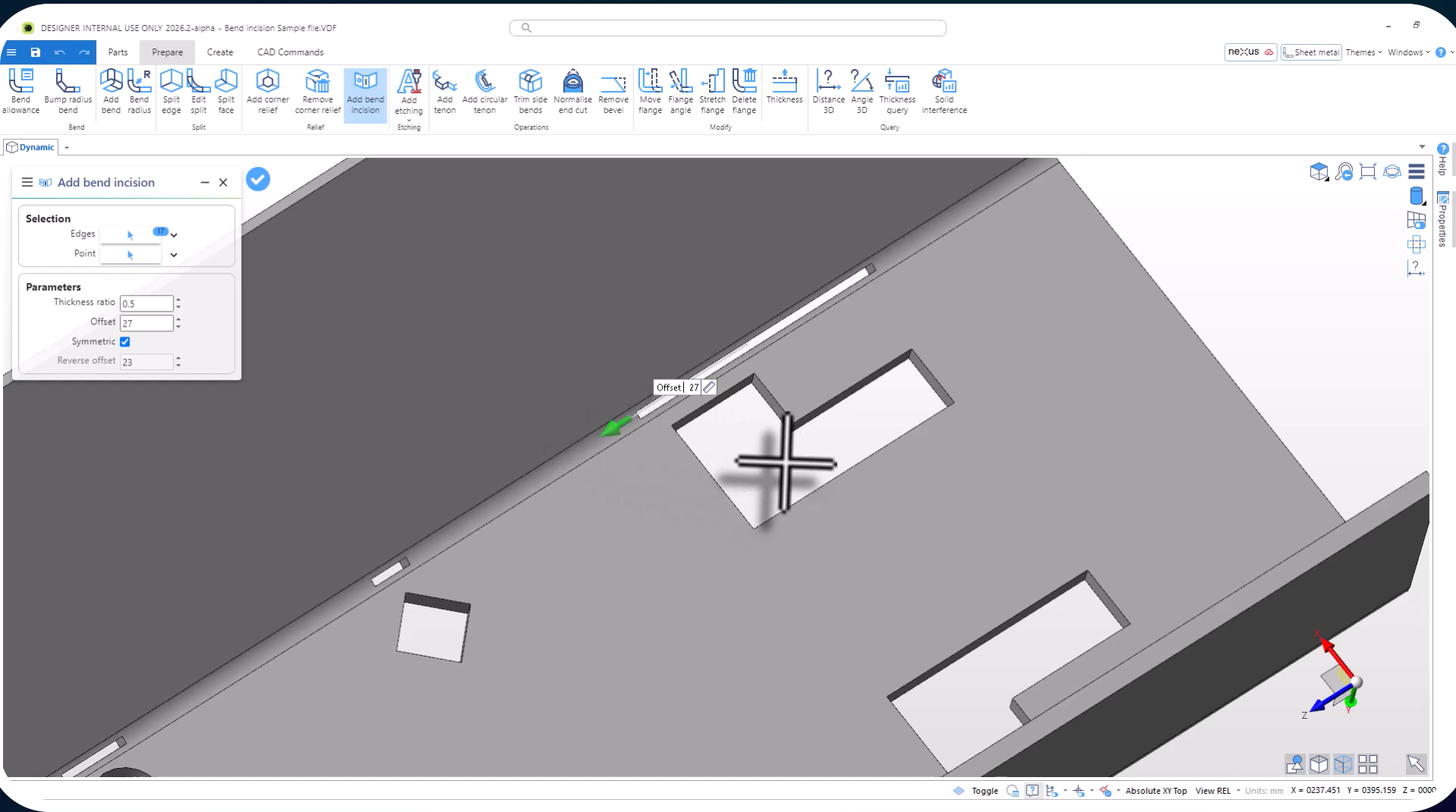

Otomatik rahatlatma kesileri
Büküm hattına yakın açıklıklarda malzeme kalınlığı dikkate alınarak relief kesileri oluşturulabiliyor.
Yenilenen sağ tıklama menüsü
Bağlam menüsü sadeleştirilerek sık kullanılan komutlara daha hızlı erişilmesi hedeflendi.
Esnek çalışma panelleri
Structure Tree gibi panellerin yerleşimi kullanıcı alışkanlıklarına göre düzenlenebiliyor.
Sürükle-bırak ile büküm sırası
Büküm işlemlerinin sırası ağaç yapısı üzerinden değiştirilebiliyor. İlgili büküm ve çarpışma değerlendirmeleri yeniden hesaplanabiliyor.
Markalama bilgilerinin gösterilmesi
Etching ve parça markalama bilgileri büküm çalışma alanında ve ilgili simülasyon adımlarında görüntülenebiliyor.
Hexagon Copilot genel kullanıma açıldı
Hexagon Copilot, DESIGNER içerisindeki komutlar, ürün özellikleri ve yazılım iş akışları hakkında doğal dille soru sorulmasını sağlayan yapay zekâ destekli yardımcıdır.
DESIGNER 2026.1 Komut erişimi ve delik yönetimi · 5 özellik
DESIGNER 2026.1, günlük CAD işlemlerinin daha hızlı tamamlanmasına yönelik komut erişimi, delik düzenleme ve profil hazırlığı iyileştirmeleri sunuyor.

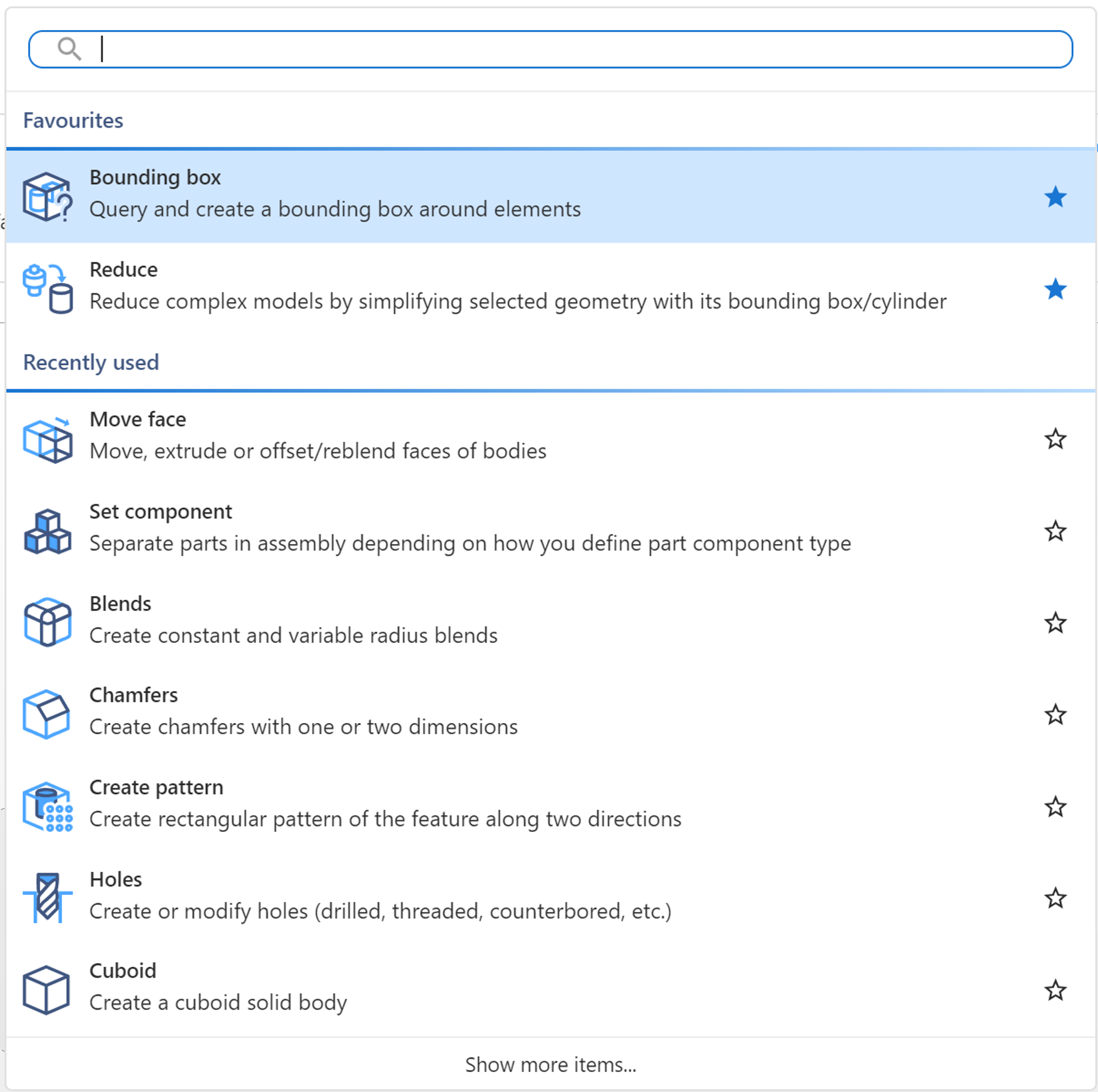

Komutları daha hızlı bulma
Komut arama, favoriler ve son kullanılan işlemler üzerinden gerekli CAD araçlarına erişim kolaylaştırıldı.
Delik özelliklerinin akıllı düzenlenmesi
Yeni, eski veya içe aktarılmış delik tanımları okunarak uygun alanlar otomatik doldurulabiliyor. Özellik ağacı üzerinden filtreleme yapılabiliyor.
Sac profil algılama
Sac parçalarında tek ve iki boyutlu malzeme formlarının tanınması iyileştirildi.
Parça adı markalama
Sac parçalarına parça tanımlayıcı bilgiler eklenmesine yönelik markalama komutları geliştirildi.
Dairesel kesitlerde zıvana hazırlığı
Dairesel boş kesitli profillerde açılı birleşimler için mortise geometrisi düzeltme desteği sunuldu.
DESIGNER 2025.4 Copilot önizlemesi ve delik özellikleri · 2 özellik
Bu sürümde yapay zekâ destekli kullanıcı yardımı önizleme kapsamında sunuldu. Özellik tabanlı delik yönetimi de geliştirildi.
Hexagon Copilot önizlemesi
Nexus oturumu ve uygun önizleme erişimiyle çalışan yardımcı, komut keşfi ve yazılım kullanım rehberliği için sohbet tabanlı arayüz sundu.
Özellik tabanlı delik yönetimi
PMI ve etiket desteği, delik türlerinin geometriye göre algılanması, filtreleme ve tekil delik özelliklerinin düzenlenmesi geliştirildi.
DESIGNER 2025.3 RADAN Bending ve teknik resim · 6 özellik
DESIGNER 2025.3, tasarım verisinin üretim dokümantasyonuna dönüştürülmesini ve sac metal büküm iş akışlarını geliştiren özellikler sundu.
Karmaşık montajlarda daha hızlı 2D çizim
Çok sayıda gövde ve bileşen içeren modellerin teknik resimleri Structure Tree üzerinden daha kolay yönetilebiliyor.
Otomatik geometrik ilişkiler
Constraint Sketching tarafında çakışıklık gibi yaygın geometrik ilişkilerin uygulanması ve kısıtların görsel takibi kolaylaştırıldı.
Delik standartları ve tolerans kontrolü
Delik çapı ve derinlik toleransları, kılavuz rahatlatma seçenekleri ve gelişmiş nokta seçimi iyileştirildi.
Sac metal geometrisini renkle ayırma
Flanş, büküm ve yüzey renkleri ayrı ayrı yönetilebiliyor. Karmaşık sac parçalarda geometrinin görsel kontrolü kolaylaşıyor.
RADAN Bending entegrasyonu
DESIGNER 2025.3 ile RADAN Bending iş akışı yazılım ortamına entegre edildi. Abkant programlama ve büküm sırasının çevrimdışı değerlendirilmesi desteklendi.
Son dosyalar ve ayarlar için yenilenen arayüz
Son kullanılan dosyalar, tercih menüsü ve görünüm yönetimi daha erişilebilir şekilde düzenlendi.
DESIGNER 2025.2 Delik komutu, eskiz ve performans · 6 özellik
DESIGNER 2025.2, sık kullanılan delik ve eskiz komutlarını geliştirirken yazılım performansına yönelik iyileştirmeler sundu.
Tek komutta farklı delik tipleri
Delme, havşa, kademeli delik ve diş açma gibi işlemler ortak bir komut içerisinde yönetilebiliyor.
Kısıtlı eskizde kullanım iyileştirmeleri
Eskizlere çift tıklayarak geçiş, ölçü düzenleme, açı kısıtları ve arayüz davranışları geliştirildi.
Büküm verilerinin teklif sürecine aktarılması
Büküm adedi, yönü ve temel ölçü bilgileri RADAN Quoting gibi teklif iş akışlarına aktarılabiliyor.
Başlangıç ve arayüz performansı
Sürüm notlarında ilk açılışta yüzde 60’a, sonraki açılışlarda yüzde 35’e kadar hızlanma bildirildi. Sonuçlar kullanılan sisteme göre değişebilir.
Ayarların sürümler arasında taşınması
Klavye, fare, görünüm ve diğer kişisel tercihlerin yeni sürüme aktarılması kolaylaştırıldı.
Çalışma alanı geçişleri ve komut görünümü
Çalışma alanı değiştirme, pencere düzeni, komut görünürlüğü ve renk yönetimi iyileştirildi.
DESIGNER 2025.1 Reduce, Recreate ve mesh işlemleri · 5 özellik
DESIGNER 2025.1, karmaşık geometrilerin sadeleştirilmesi ve tersine mühendislik iş akışlarının geliştirilmesine odaklanıyor.
Gelişmiş kısıtlı eskiz
Ölçülendirme, geometrik bağlantılar, kısıt yönetimi ve görünürlük seçenekleri geliştirildi.
Reduce komutuyla model sadeleştirme
Ayrıntılı makine geometrileri kutu, silindir ve projeksiyon tabanlı yaklaşımlarla sadeleştirilebiliyor.
Recreate ile otomatik yüzey oluşturma
Mesh alt bölümlendirme, yeniden ağ oluşturma ve yüzey üretim işlemleri geliştirildi.
Quad mesh dönüşümü
Re-mesh ve quad mesh dönüşümleriyle tarama geometrileri üzerinde daha esnek düzenleme yapılabiliyor.
Köşebent profil tanıma
Eşit ve eşit olmayan kollu L profiller tanınabiliyor. İlgili ölçü bilgileri PMI ve parça listesi iş akışlarında kullanılabiliyor.
DESIGNER 2024.4 Eskiz ve çalışma alanları · 4 özellik
DESIGNER 2024.4, modelleme, sac metal ve tersine mühendislik çalışma alanlarına yönelik değişiklikler sundu.
Otomatik eskiz kısıtları
Yataylık, düşeylik, teğetlik ve çakışma gibi geometrik ilişkilerin oluşturulması kolaylaştırıldı.
Göreve özel çalışma alanları
Modelling, Sheet Metal, Recreate ve Additive çalışma alanları belirli görevlere odaklanan araç gruplarıyla düzenlendi.
SURFCAM ve Nexus bağlantıları
Yapı ağacı gruplarının SURFCAM’e aktarılması ve Nexus bağlantıları geliştirildi.
3D tarayıcı bağlantıları
MARVELSCAN ve ATLASCAN gibi el tipi tarayıcılarla Recreate çalışma akışındaki bağlantılar kolaylaştırıldı.
DESIGNER 2024.3 Model onarımı, mesh ve otomatik yüzey · 5 özellik
Bu sürümde CAD model onarımı, teknik resim ve ağ geometrilerinden yüzey oluşturma işlemleri geliştirildi.
Eskiz ve 2D teknik resim geliştirmeleri
Eşit uzunluk, yarıçap, radyus ve köşe kırma ilişkileri gibi geometrik kısıtlar geliştirildi.
Hatalı geometri bölgelerini vurgulama
CAD modelindeki problemli bölgeler görsel olarak işaretlenebiliyor. Böylece geometri onarımında müdahale gereken alanlar daha kolay belirlenebiliyor.
Mesh üzerinde otomatik yüzey oluşturma
Recreate çalışma ortamında yüzeylerin mesh geometrisine otomatik uyarlanmasına yönelik algoritmalar geliştirildi.
Dikdörtgen boru tanıma ve STEP aktarımı
Değişken iç radyüslü dikdörtgen boş kesitlerin tanınması geliştirildi. Manufacturing Pack için STEP aktarımı desteği sunuldu.
Boru kenarlarının üretime hazırlanması
Düzleştirilmiş kenar seçenekleri ve profil geometrisi hazırlığına yönelik iyileştirmeler yapıldı.
DESIGNER 2024.2 Nexus 3D, makrolar ve Recreate · 5 özellik
DESIGNER 2024.2, ekipler arası model inceleme, kullanıcı ayarlarının aktarılması ve CAD işlemlerinin özelleştirilmesi alanlarında yenilikler sundu.
Nexus 3D ile ortak model inceleme
3D Whiteboard üzerinden ekipler aynı modeli inceleyebilir, geri bildirim oluşturabilir ve değişiklikleri takip edebilir.
Kişisel ayarların taşınması
Yazılım sürümü yükseltilirken kullanıcıya ait özel tercihlerin tanınması ve aktarılması geliştirildi.
Araç şeridine makro ekleme
Sık kullanılan betikler araç şeridine kısayol olarak eklenebiliyor. Böylece tekrar eden CAD işlemleri daha erişilebilir hâle geliyor.
Kısıtlı eskiz özellikleri
Ölçülerin ve geometrik ilişkilerin eskiz üzerinde kullanılmasına yönelik fonksiyonlar sunuldu.
Recreate ve sac metal iyileştirmeleri
BLK360 ve RTC360 bağlantıları, mesh ayırma, kesitlerden katı oluşturma ve parça isimlendirme gibi işlemler geliştirildi.
Hangi yenilik hangi üretim ekibi için önemli?
Her yazılım güncellemesinin değeri, kullanıcıların yaptığı işe göre değişir. DESIGNER sürümlerinde farklı üretim disiplinleri için öne çıkan kullanım alanları şunlardır.
Kalıp tasarım ekipleri
Geometri onarımı, delik tanıma ve doğrudan modelleme. CAD verisinin tasarıma ve imalata hazırlanması.
CNC programcıları
CAD aktarımı, delik özellikleri ve Reduce komutuyla CAM öncesi model hazırlığı.
Sac metal üreticileri
Sheet Metal, Joggle ve RADAN Bending iş akışlarıyla açınım ve büküm hazırlığı.
Tersine mühendislik ekipleri
Recreate ve mesh işlemleriyle tarama verisinin düzenlenebilir CAD geometrisine dönüştürülmesi.
Hexagon DESIGNER sürümleri hakkında merak edilenler
Hexagon DESIGNER’ın en güncel sürümü hangisi?
14 Ekim 2026 itibarıyla güncel sürüm DESIGNER 2026.3’tür. CAD aktarımı, delik tanıma ve sac metal hazırlığında yeni geliştirmeler içerir.
DESIGNER 2026.3 ile hangi yenilikler geldi?
Daha hızlı CAD dosyası aktarımı, otomatik delik tanıma, konik diş oluşturma, sac açınımında kalınlık toleransı ve büküm hazırlığı geliştirmeleri öne çıkıyor.
Hexagon Copilot hangi sürümde kullanılmaya başlandı?
Copilot, DESIGNER 2025.4 sürümünde önizleme olarak sunuldu. DESIGNER 2026.2 ile genel kullanıma açıldı.
RADAN Bending hangi sürümde entegre edildi?
RADAN Bending iş akışı DESIGNER 2025.3 sürümünde entegre edildi. İlgili özelliklerin kullanılabilirliği lisans kapsamına bağlıdır.
DESIGNER CNC takım yolu oluşturur mu?
DESIGNER’ın temel odağı CAD modelleme, geometri düzenleme ve üretime hazırlıktır. CNC takım yolu programlama ve NC doğrulama için ilgili CAM ve simülasyon çözümleri değerlendirilmelidir.
Bozuk STEP veya CAD dosyası düzenlenebilir mi?
DESIGNER geometri onarma ve CAD verisi düzenleme araçları içerir. Ancak her dosyanın onarılabilirliği modelin durumuna ve gereken işlemlere bağlıdır.
Yeni sürüm özellikleri her lisansa dahil mi?
Kullanılabilecek fonksiyonlar sürüm, modül ve lisans yapılandırmasına göre değişebilir.
